汽车连接器是车辆电气系统的核心组件，用于传输电力、信号和数据。随着汽车智能化、电动化的发展，连接器的种类和性能需求日益多样化。以下是常见的汽车连接器类型及其自动化生产应用的分析：

一、汽车连接器常用产品分类

1、端子连接器(Terminal Connectors)

1.1、功能：用于导线与设备、导线之间的连接，如铜合金端子。

1.2、应用：ECU、传感器、车灯等低压电路。

2、线束连接器(Harness Connectors)

2.1、功能：集成多根导线的模块化连接器，简化线束装配。

2.2、应用：整车线束、仪表盘、车门控制模块。

3、插接件(Plug-in Connectors)

3.1、类型：单排/双排插接件(如2.8mm间距)、防水插接件。

3.2、应用：车载充电接口、ADAS摄像头、雷达模块。

4、板对板连接器(Board-to-Board Connectors)

4.1、特点：高密度、小间距(0.5mm~1.27mm)，支持高速信号传输。

4.2、应用：车载信息娱乐系统、中控屏幕、T-Box通信模块。

5、高压连接器(High-Voltage Connectors)

5.1、功能：承载电动车的动力电池高压(400V~800V)传输。

5.2、特点：具备防电弧、耐高温设计，如泰科(TE)的HVA系列。

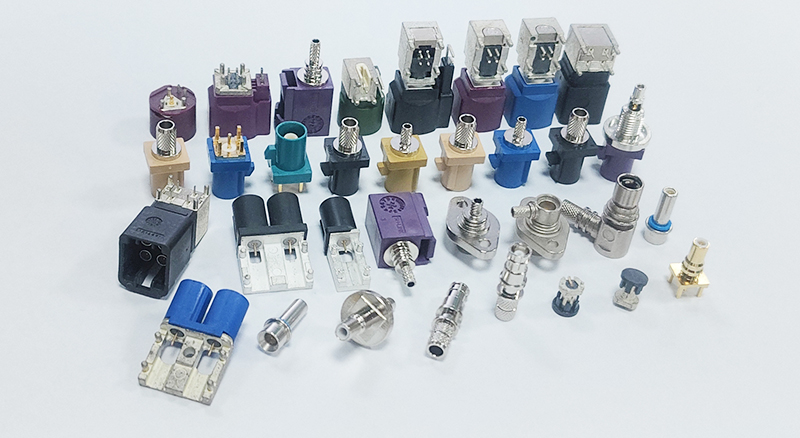

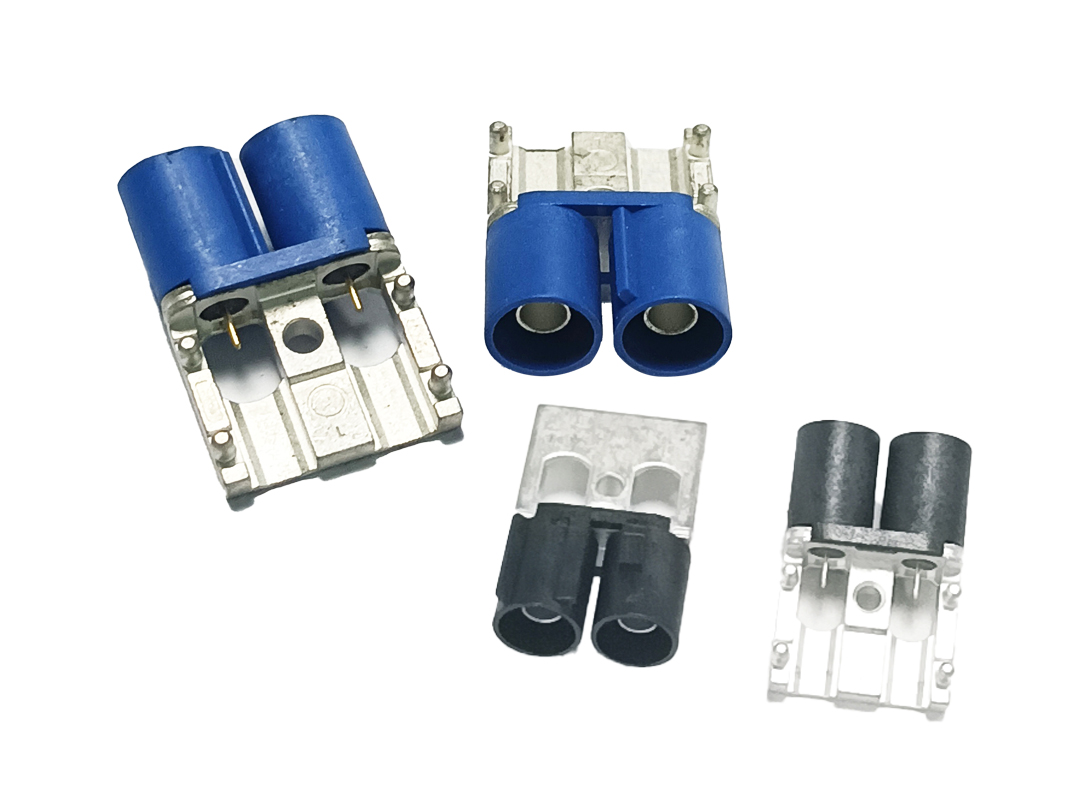

6、高速数据连接器

6.1、类型：FAKRA(射频连接器)、以太网连接器(如HSD/MINI-FAKRA)。

6.2、应用：车载摄像头、5G通信、自动驾驶域控制器。

7、防水连接器(IP67/IP69K等级)

场景：车外环境(如车灯、充电口、雨量传感器)。

8、柔性电路连接器(FPC/FFC Connectors)

特点：适用于狭小空间，如折叠屏、HUD抬头显示。

二、适合自动化生产的连接器类型及技术

以下产品因其标准化程度高、工艺复杂度可控，适合采用自动化设备生产：

2.1、端子连接器

2.1.1、自动化工艺：

A、冲压成型：高速冲床自动裁切端子材料(铜合金)。

B、注塑封装：机器人配合模具完成绝缘外壳一体化注塑。

2.1.2、设备示例：瑞士阿奇夏米尔(AGIE)精密冲压机、发那科(Fanuc)注塑机械手。

2.2、线束连接器组装

2.2.1、自动化流程：

A、导线处理：全自动裁线剥皮机(如Komax Gamma 533)。

B、端子压接：伺服压接机精准控制压接力和深度。

C、插壳装配：视觉引导机械手完成端子插入塑壳。

2.2.2、优势：效率提升50%，良率达99.5%以上。

2.3、插接件组装

自动化方案：

2.3.1、多工位旋转台同步完成塑壳定位、端子插入、锁扣装配。

2.3.2、应用力反馈传感器避免插针变形。

2.4、板对板连接器

SMT产线集成：

A、通过高速贴片机(如西门子SiPlace)完成微型连接器的精准焊接。

B、AOI(自动光学检测)确保引脚共面性≤0.1mm。

2.5、高压连接器绝缘处理

自动化技术：

A、机器人涂胶系统均匀涂抹硅胶密封层。

B、高压测试台自动完成耐压(如5000V DC)和绝缘电阻检测。

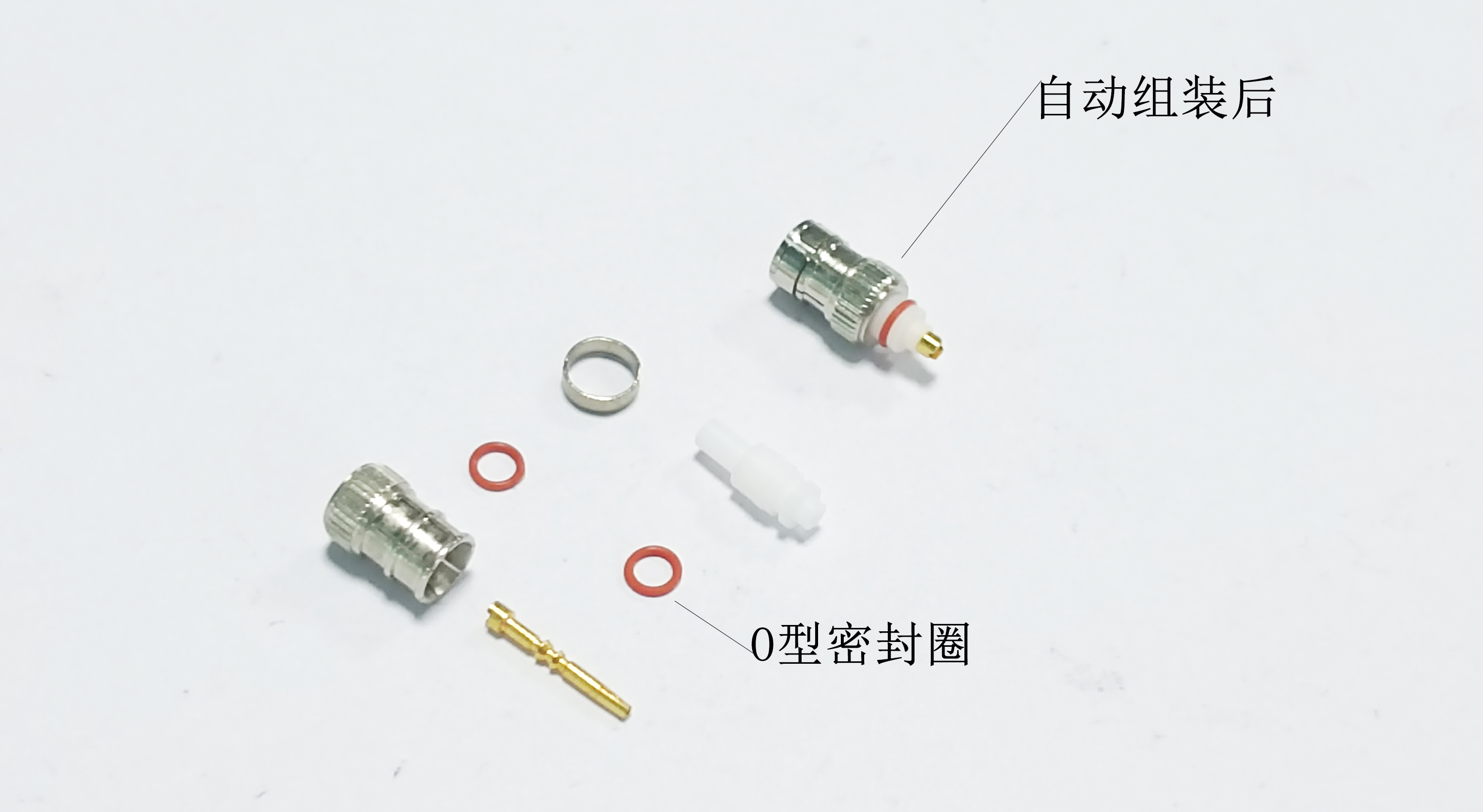

2.6、防水连接器密封装配

关键工艺：

A、机械手配合热铆接技术固定防水圈。

B、气密性测试机自动检测IP等级。

2.7、高速连接器测试

自动化测试设备(ATE)：

A、集成矢量网络分析仪(VNA)测试高频信号完整性(如S参数)。

B、自动化插拔寿命测试(如5000次循环)。

三、自动化生产的经济效益

3.1、效率提升：自动化线束产线速度可达2000~5000件/小时，远超人工(200~500件/小时)。

3.2、质量一致性：通过机器视觉和力控技术，不良率从3%降至0.1%以下。

3.3、成本优化：规模化生产降低单价，尤其适合新能源车百万级订单需求。

通过自动化生产，汽车连接器制造商可显著提升竞争力，满足车企对高性能、高可靠性零部件的需求，同时适应电动化、智能化带来的产业升级挑战。
