SMB线束自动组装生产线，是一条集机械、电气、视觉、软件控制于一体全自动化生产SMB线束自动组装生产线。它旨在将SMB连接器的组装、压接、线缆的剥线、屏蔽层处理、内芯焊接/压接以及最终组装和测试等工序，全部通过自动化设备完成，从而实现极少人工干预的连续、高效生产。

SMB线束自动组装生产线核心目标是：
1、提升效率：生产节拍以秒计算，远超人工作业速度。
2、保证质量：机器视觉和精密运动控制确保每次压接和组装的一致性，杜绝人为误差。
3、降低成本：减少对熟练工人的依赖，降低长期人工成本和管理成本。
4、数据可追溯：全过程参数监控和数据记录，实现产品质量的全程可追溯。
第一部分：SMB连接器的自动化组装生产

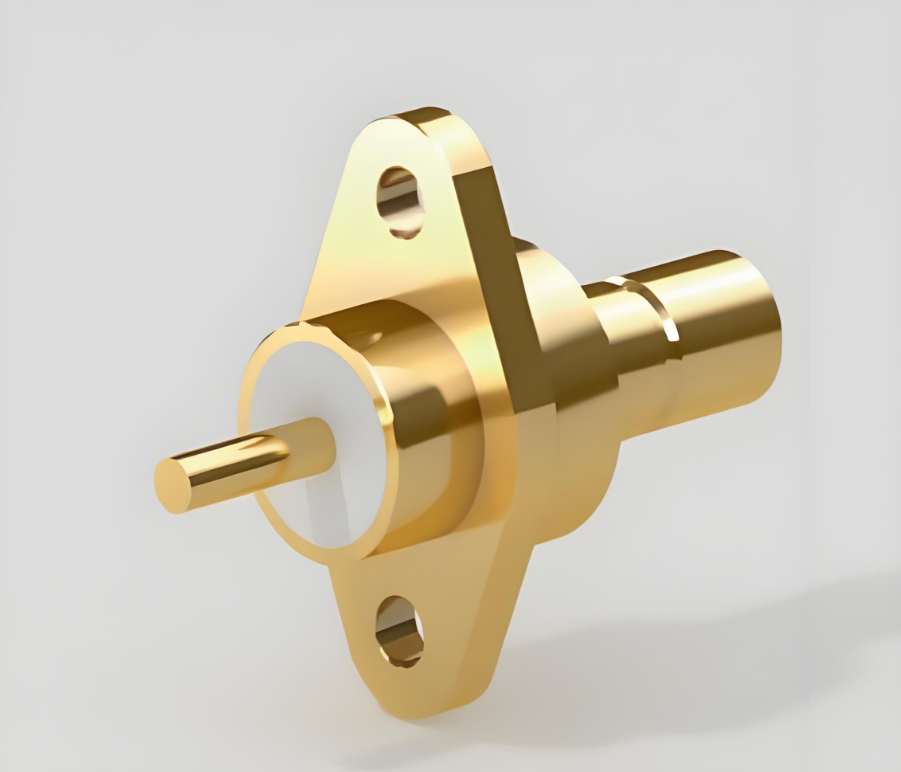

在一条线束被组装之前，其核心部件——SMB连接器——首先需要被精密地制造出来。SMB连接器通常由中心针(接触件)、绝缘体、外壳和尾罩等部件组成。其自动化组装生产线专注于将这些微小部件高精度、高效率地组合在一起。
1、核心组成与功能：
1.1、高精度上料系统：采用多轨振动盘、料带送料机或矩阵托盘，分别对中心针、绝缘体、金属外壳等微小零件进行有序定向和输送。视觉系统通常在此环节进行初步的来料筛选，排除方向错误或有缺陷的零件。
1.2、精密装配单元：
1.2.1、中心针与绝缘体组装：机械手或精密装配头将中心针插入绝缘体的内孔中，通常采用过盈配合或微铆压固定。
1.2.2、绝缘体与外壳组装：将已装有中心针的绝缘体压入金属外壳内，确保卡扣到位，连接牢固。
1.3、自动化检测系统：
1.3.1、视觉检测：在多工位设置相机，检测中心针是否存在、是否歪斜、绝缘体是否安装到位、外壳表面是否有划伤等。
1.3.2、电气测试：通过探针台自动进行接触阻抗、绝缘阻抗测试，确保每个连接器的电气性能初始即合格。
1.4、下料与包装：合格品被自动分拣至料盘或包装袋中，并贴上可追溯的标签;不合格品被吹入废料收集箱。
2、工艺亮点：
2.1、微米级精度：组装过程通常由伺服电机和线性模组驱动，定位精度可达微米级，确保微小部件的完美配合。
2.2、高速生产：自动化设备每分钟可完成数百个连接器的组装，效率远超人工。
2.3、全流程数据追溯：每个连接器的生产数据(如压装力、测试结果)都被记录并与序列号绑定，为质量追溯提供依据。

第二部分：SMB线束的自动化生产流程

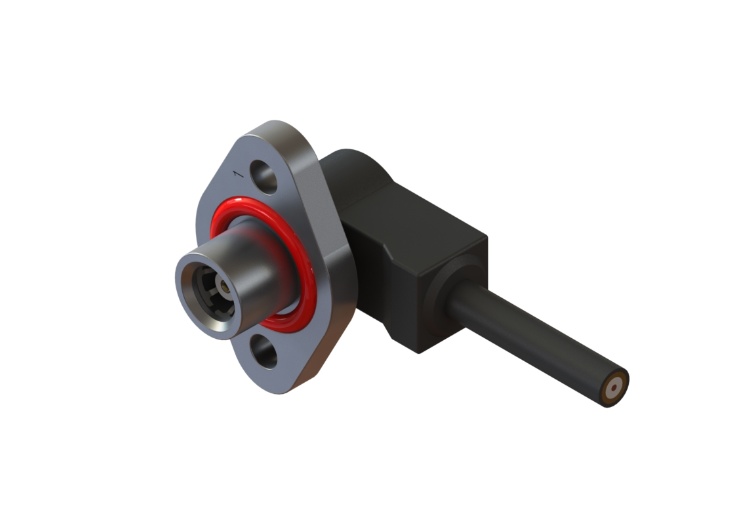

SMB线束生产是将组装好的SMB连接器与同轴线缆进行压接和组装的过程。其自动化生产线实现了从线缆处理到最终测试的全流程覆盖。
1、核心工位与流程：

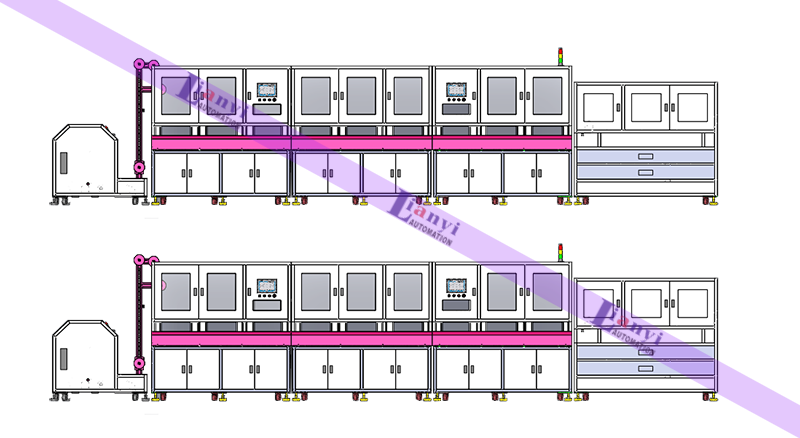

一条标准的全自动SMB线束生产线主要包含以下工位：
工位一：线缆自动上料与裁切
线轴上的同轴线缆经导向轮进入送线机构，由伺服电机精确测量并裁切至设定长度。
工位二：全自动剥线
线缆被固定后，双头或三头剥线机执行精准剥皮：
第一组刀片剥除最外层橡胶外皮，暴露金属屏蔽网。
第二组刀片将屏蔽网平整地剥除一段，或为后续翻套做准备。
第三组刀片剥除内芯的绝缘层，暴露中心导体。所有剥皮长度、深度均由程序精确控制，绝不损伤导体。
工位三：屏蔽层处理
机械装置将暴露的金属屏蔽网向后翻折，覆盖在线缆外皮上，形成一個整齐的“裙边”，这是确保良好接地和信号屏蔽的关键步骤。
工位四：连接器自动上料
通过振动盘或料盘，将前一工序生产的SMB连接器(公头、母头)分别输送至装配工位的夹具中。
工位五：预装配与压接（核心工位）
内导体压接：机械手将剥好线的线缆末端移至压接工位，将中心导体插入连接器的中心针尾部(或焊接杯)，然后由精密伺服压接机进行压接。压接的压力、高度和行程被实时监控并记录，确保压接牢固，电阻值稳定。
外壳组装与压接：机械手将连接器外壳套在已压接好中心针的线缆上，并将翻折好的屏蔽层置于外壳的压接环内。另一个压接单元向下运动，将压接环牢牢压紧在屏蔽层和线缆外皮上，形成360度的完整接地连接。

工位六：在线视觉检测
高清相机从多个角度拍照，自动检测：压接高度是否合格、屏蔽层压接是否均匀、外壳有无损伤、中心针有无歪斜等。
工位七：最终性能测试
电性能测试：探针自动接触连接器两端，进行导通、短路、绝缘耐压测试。
射频性能测试（高端配置）：集成矢量网络分析仪(VNA)，自动测试线束的插入损耗(Insertion Loss)和回波损耗(Return Loss)，确保其高频性能符合要求。
工位八：激光打标与下料
合格品由激光机打上唯一序列号或二维码，然后由机械臂分拣至合格品区。不合格品被自动剔除。
2、生产线的“大脑”：控制系统与MES

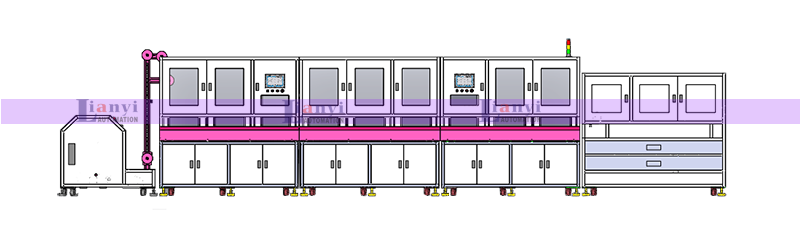

整个生产线由中央PLC(可编程逻辑控制器)和工业PC控制，协调各工位节拍，保证流畅运行。
制造执行系统(MES)与生产线无缝集成，实时监控设备状态(OEE)、生产数量、良率，并存储所有产品的生产参数和测试数据，实现全生命周期质量追溯。

第三部分：自动化生产的核心价值
1、极致的质量与一致性：机器消除了人为因素波动，确保每一根线束都具有完全一致的物理和电气特性。
2、前所未有的高效率：自动化生产线可7x24小时连续工作，生产节拍以秒计算，大幅提升产能，应对大规模交付需求。
3、显著的成本效益：虽然初始投资较高，但长期来看，它降低了对熟练工人的依赖、减少了材料浪费、提升了良品率，综合成本显著降低。
4、柔性制造能力：通过更换工装夹具和调用不同程序，生产线可以快速切换生产不同型号、不同长度的SMB线束，适应多品种、小批量的市场趋势。
5、数字化与智能化基石：为工厂提供了海量、真实、可追溯的生产数据，是实现智能制造、工业4.0的关键基础。
通过将SMB连接器生产与线束组装流程无缝集成，企业能够构建起强大的竞争优势，以高质量、高可靠性的产品，赋能5G、物联网、自动驾驶等前沿科技的蓬勃发展。
